АКОД-М1 представляет собой камеру закрытого типа, оснащенную патрубком для подключения к вытяжной вентиляции для отвода загрязненного воздуха из рабочей зоны.
На лицевой стороне камеры установлены герметичные распашные двери, оснащенные датчиками контроля положения, а также выкатная тележка для возможности подачи блока аккумуляторных батарей на продувку.
На корпусе камеры размещаются элементы узла сбора и удаления загрязне-ний, системы подготовки сжатого воздуха, продувки, вентиляции и очистки воздуха, освещения, управления, сигнализации и блокировки.
Продувка аккумуляторных батарей производится при закрытых дверях с целью защиты оператора от попадания химически агрессивных частиц, выдуваемых с обслуживаемых аккумуляторов. Продувка осуществляется сжатым воздухом с помощью специального продувочного пистолета, размещенного на внутренней стенке кабины. Оператор управляет рабочим процессом стоя у лицевой стенки кабины, оснащенной армированным защитным стеклом и двумя защитными камерными перчатками Contracor RGA.
Для освещения рабочей зоны внутри кабины предусмотрены светодиодные светильники с классом защиты IP67.

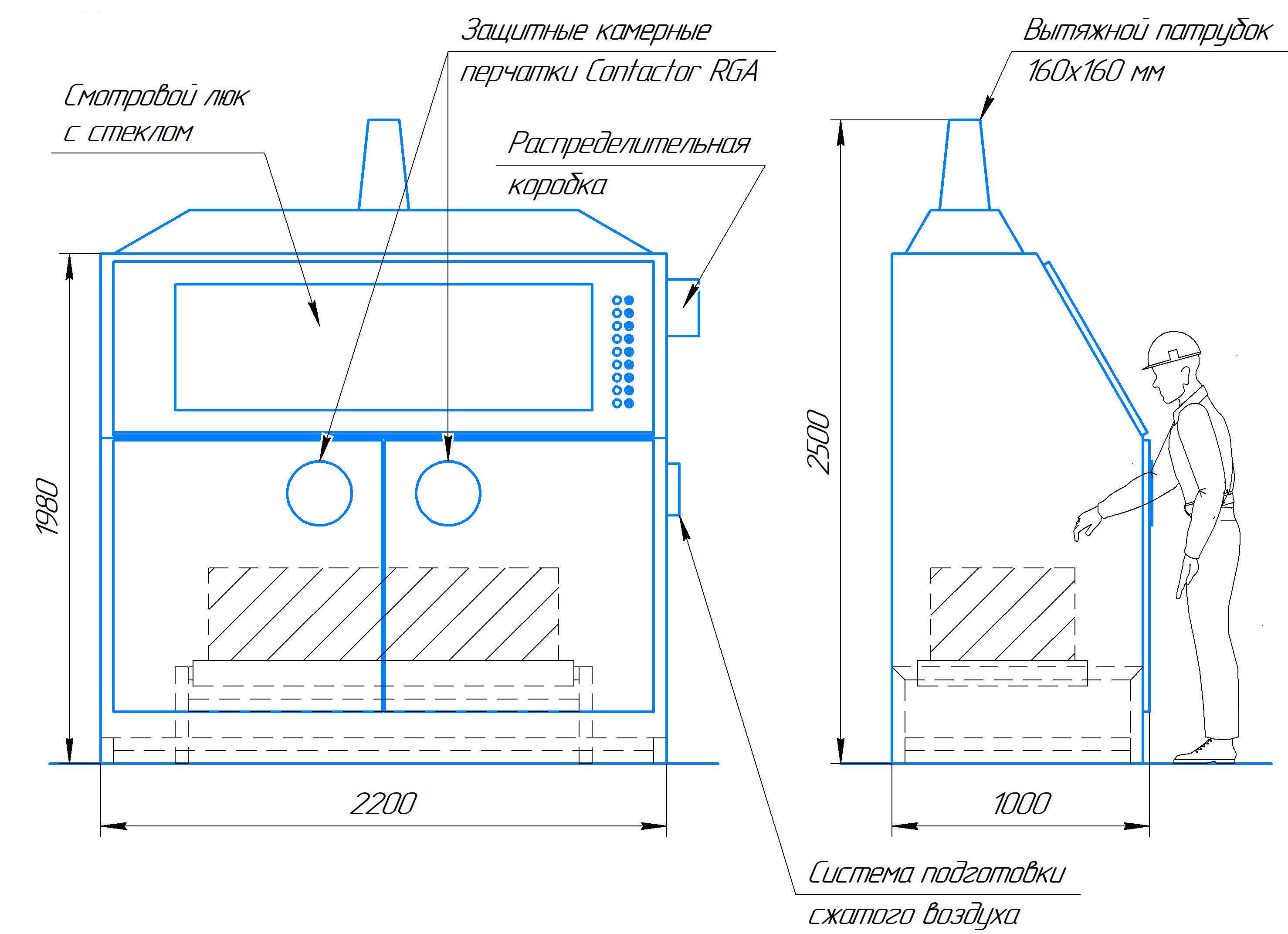

Габаритные размеры камеры (ДхШхВ) - 2200х1000х1980* мм (высота по вытяжному патрубку не более 2500 мм.). В комплект поставки входят крепежные изделия для монтажа камеры в депо.
Требования по подключению инженерных сетей: сжатый воздух - давление 0,4…0,8 МПа; электроэнергия – частота 50 Гц, напряжение 220 В. Заводская система вентилирования должна обеспечивать отток воздуха из камеры с производительностью не менее 140 м3/ч.
